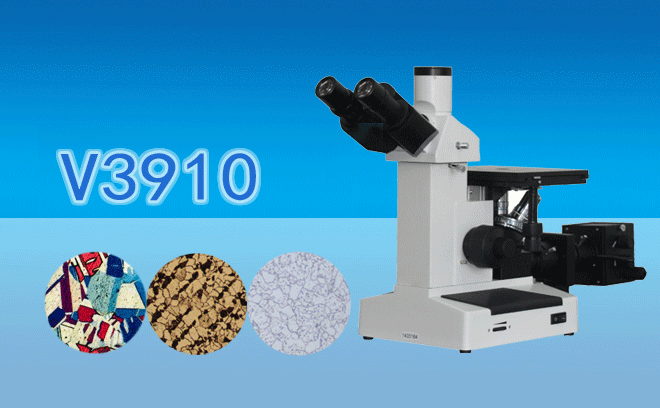

電腦型金相顯微鏡或是數碼金相顯微鏡是將光學顯微鏡技術、光電轉換技術、計算機圖像處理技術**地結合在一起而開發研制成的高科技產品,可以在計算機上很方便地觀察金相圖像,從而對金相圖譜進行分析,評級等以及對圖片進行輸出、打印。

金相顯微鏡系統是將傳統的光學顯微鏡與計算機(數碼相機 )通過光電轉換有機的結合在一起,不僅可以在目鏡上作顯微觀察,還能在計算機(數碼相機)顯示屏幕上觀察實時動態圖像,電腦型金相顯微鏡并能將所需要的圖片進行編輯、保存和打印。

光學系統:ICCS光學系統,鏡體:FEM設計,ACR位置編碼

1、物境倍數:5X 10X 20X 50X 100X 可選1.25X、2.5X、150X

2、目鏡倍數:10X

3、視場數:20、22

4、物鏡轉盤:5孔

5、觀察功能:明場、暗場、簡易偏光、微分干涉

6、光源:12V 50W鹵素?zé)?/p>

7、可擴展性:可配圖像分析系統(數碼相機、攝像頭、圖像分析軟件

電腦型金相顯微鏡:1、金相顯微鏡2、適配鏡 3、攝像器(CCD) 4、A/D(圖像采集) 5、計算機

數碼相機型金相顯微鏡:1、金相顯微鏡 2、適配鏡 3、數碼相機

金相學主要指借助光學(金相)顯微鏡和體視顯微鏡等對材料顯微組織、低倍組織和斷口組織等進行分析研究和表征的材料學科分支,既包含材料顯微組織的成像及其定性、定量表征,亦包含必要的樣品制備、準備和取樣方法。其主要反映和表征構成材料的相和組織組成物、晶粒(亦包括可能存在的亞晶)、非金屬夾雜物乃至某些晶體缺陷(例如位錯)的數量、形貌、大小、分布、取向、空間排布狀態等。

特點:

1.采用世界上***的無限遠雙重色彩校正及反差增強型(ICCS)光學系統,為用戶提供*銳利的圖像。

2.采用5種上部部件和3種下部部件及兩個立柱組合方式,可根據您對材料檢測的要求和經濟成本進行任意靈活的組合,可實現對透明材料、不透明材料以及熒光材料的分析,同時具有強大的升級空間,保證您未來的檢測要求。

3.業界*大式樣高度可達到380毫米的,給您提供非凡的操作空間。

4. 貼近用戶的靈活性,設備的部件升級無需專業人員,用戶可自行操作完成。

放大系統 是影響顯微鏡用途和質量的關鍵。主要由物鏡和目鏡組成。

顯微鏡的放大率為:

M顯=L/f物×250/f目=M物×M目 式中[m1] M顯——表示顯微鏡放大率;[m2] M物、[m3]M目 和[f2]f物、[f1]f目 分別表示物鏡和目鏡的放大率和焦距;L為光學鏡筒長度;250為明視距離。長度單位皆為mm。

分辨率和象差透鏡的分辨率和象差缺陷的校正程度是衡量顯微鏡質量的重要標志。在金相技術中分辨率指的是物鏡對目的物的*小分辨距離。由于光的衍射現象,物鏡的*小分辨距離是有限的。德國人阿貝(Abb)對*小分辨距離d提出了以下公式

d=λ/2nsinφ式中λ為光源波長; n為樣品和物鏡間介質的折射系數(空氣;=1;松節油:=1.5);φ為物鏡的孔徑角之半。

從上式可知,分辨率隨著和的增加而提高。由于可見光的波長[kg2][kg2]在4000～7000之間。在[kg2][kg2]角接近于90的*有利的情況下,分辨距離也不會比[kg2]0.2m[kg2]更高。因此,小于[kg2]0.2m[kg2]的顯微組織,必須借助于電子顯微鏡來觀察(見),而尺度介于[kg2]0.2～500m[kg2]之間的組織形貌、分布、晶粒度的變化,以及滑移帶的厚度和間隔等,都可以用光學顯微鏡觀察。這對于分析合金性能、了解冶金過程、進行冶金產品質量控制及零部件失效分析等,都有重要作用。

象差的校正程度,也是影響成象質量的重要因素。在低倍情況下,象差主要通過物鏡進行校正,在高倍情況下,則需要目鏡和物鏡配合校正。透鏡的象差主要有七種,其中對單色光的五種是球面象差、彗星象差、象散性、象場彎曲和畸變。對復色光有縱向色差和橫向色差兩種。早期的顯微鏡主要著眼于色差和部分球面象差的校正,根據校正的程度而有消色差和復消色差物鏡。隨著不斷發展,金相顯微鏡對象場彎曲和畸變等象差,也給予了足夠的重視。物鏡和目鏡經過這些象差校正后,不僅圖象清晰,并可在較大的范圍內保持其平面性,這對金相顯微照相尤為重要。因而現已廣泛采用平場消色差物鏡、平場復消色差物鏡以及廣視場目鏡等。上述象差校正程度,都分別以鏡頭類型的形式標志在物鏡和目鏡上。

光源 *早的金相顯微鏡,采用一般的白熾燈泡照明,以后為了提高亮度及照明效果,出現了低壓鎢絲燈、碳弧燈、氙燈、鹵素?zé)?、水銀燈等。有些特殊性能的顯微鏡需要單色光源,鈉光燈、鉈燈能發出單色光。

照明方式金相顯微鏡與生物顯微鏡不同,它不是用透射光,而是采用反射光成像,因而必須有一套特殊的附加照明系統,也就是垂直照明裝置。1872年蘭(V.vonLang)創造出這種裝置,并制成了**臺金相顯微鏡。原始的金相顯微鏡只有明場照明,以后發展用斜光照明以提高某些組織的襯度。

使用方法

1、根據觀察試樣所需的放大倍數要求,正確選配物鏡和目鏡,分別安裝在物鏡座上和目鏡筒內。

2、調節載物臺中心與物鏡中心對齊,將制備好的試樣放在載物臺中心,試樣的觀察表面應朝下。

3、將顯微鏡的燈泡插在低壓變壓器上(6～8V),再將變壓器插頭插在220V的電源插座上,使燈泡發亮。

4、轉動粗調焦手輪,降低載物臺,使試樣觀察表面接近物鏡;然后反向轉動粗調焦旋鈕,升起載物臺,使在目鏡中可以看到模糊形象;*后轉動微調焦手輪,直至影象*清晰為止。

5、適當調節孔徑光闌和視場光闌,選用合適的濾鏡片,以獲得理想的物像。

6、前后左右移動載物臺,觀察試樣的不同部位,以便全面分析并找到*具代表性的顯微組織。

7、觀察完畢后應及時切斷電源,以延長燈泡使用壽命。

8、實驗結束后,應小心卸下物鏡和目鏡,并檢查是否有灰塵等污染,如有污染,應及時用鏡頭紙輕輕擦試干凈,然后放入干燥器內保存,以防止潮濕霉變。顯微鏡也應隨時蓋上防塵罩。
